超聲波系統由超聲波發生器和換能器組成，超聲波發生器也稱作超聲電源，它是一種用以產生并向換能器提供超聲能量使之工作于諧振頻率的裝置。根據其激勵方式可分為兩種：一種是他激式，一種是自激式。他激式超聲電源主要包括兩個部分：前級是信號發生器，后級是功率放大器，一般通過輸出變壓器耦合，將超聲能量加到換能器上。自激式超聲發生器則將信號發生器、功率放大器、輸出變壓器及換能器連成一個整體，構成一個閉環回路，使整個發生器通過幅度、相位反饋，產生足夠的功率，使換能器自動保持諧振在機械共振頻率上。

電路結構

超聲波發生器的電路包括：整流濾波電路、直流斬波調（穩）壓電路、半橋逆變電路、匹配電路、超聲波換能器�？刂齐娐酚烧{(diào)壓控制電路、逆變器控制與保護電路組成，如圖2 所示。

主電路由IGBT 模塊構成，IGBT 的發展極快，目前已大有取代MOSFET 和GTR 之勢。它將MOSFET 和GTR 的優點集于一身，選擇IGBT 模塊時比須考慮電路的額定電流及額定電壓。

逆變電路中IGBT 中流過的額定電流可按以下公式計算：

其中POUT 為輸出功率；。為輸入電壓峰值。

超聲換能器匹配

超聲換能器是超聲振動的核心部件。超聲加工處理設備利用超聲換能器的作用將超聲波發生器產生的超聲頻電能轉換成超聲振動的機械能，并通過變幅桿進行振幅放大和聚能后再傳輸?shù)焦ぞ哳^，進而實現對工件的超聲加工處理。

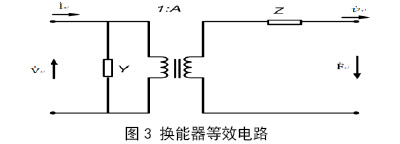

壓電換能器作為一個電-機轉換元件，可以利用等效四端網絡來分析其特性。取電端為輸入端，輻射端為輸出端，如圖3 所示。圖中和分別為加在換能器兩端的電壓與電流，是加在輻射端的力，是輻射端面的震動速度。是夾持電導納，G 反映了換能器的介電損耗，是等效機械阻抗，反應華能器的機械損耗，A 是力因子定義為：在供電端加單位電壓時，在輻射端產生的振動力。
