元器件的測試方法和再利用

(1)超聲波換能器再利用：超聲波換能器因內部潮濕而絕緣電阻低于30MΩ時.不要急于丟棄，可將其放入約100℃的烘箱內烘干4h或放置在通風干燥有陽光的地方幾天即可再使用。

(2)整流橋堆測試方法：把指針萬用表調到X10k檔，黑表筆接整流橋正極，紅表筆分別接ac端兩引腳.測試是否導通，若導通則進行下一步。

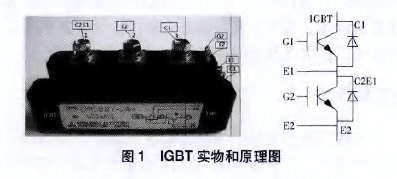

(3)IGBT(實物和原理圖如圖1所示）靜態測試方法：根據二極管“正向?qū)�通，反向截�?rdquo;特性可判斷IGBT內二極管是否被擊穿。IGBT靜態測試方法：萬用表（數顯）檔打在二極管檔，把紅表筆放在IGBT的3點上，黑表筆分別放在IGBT的1點和2點上進行測量，測得3點與1點和2點兩端二極管不導通后，把黑表筆放在IGBT的3點上，紅表筆分別放在IGBT的1點和2點上進行測量，測得3點與1點和2點兩端二極管導通，有0.3-0.7V電壓，表明IGBT正常，否則IGBT壞。

結束語

合理調整超聲波換能器的最佳諧振頻率和最大工作電流值，可有效發揮超聲波清洗機的最大功能，達到常規清洗不能達到的清洗效果。
